倒置金相显微镜LM200

材料科学 工业与制造业 无损检测 医学制药 食品安全 国防科技

采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。

浏览

浏览

倒置金相显微镜LM200

选择规格数量

物镜

5X 10X 20X 50X 100X

目镜

10X/22mm

请勾选您要的商品信息!
产品规格 请选择

产品详情 规格参数 产品案例 常见问题 资料下载 售后服务


金相显微镜

LM200








LM200系列倒置金相显微镜

采用优良的无限远光学系统,可提供卓越的光学性能。

紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。

模块化的功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能。

照明系统充分考虑散热性与安全性,可快速更换灯泡。

符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。

广泛用于半导体硅晶片、LCD基板、固体粉粉末及其它工业试样的显微观察,也适用金相组织及表面形态的显微观察,是材料学、矿物学、精密工程学研究的理想仪器。





观察舒适、方便





三目观

铰链式观察筒,45°倾斜,眼点高度可调,使观察姿态更舒适,颈与肩得到放松

数码成像接口,可安装显微镜相机捕获图像或视频;

采用右侧拉杆式切换目镜或数码成像观察,100%通光,保证各观察图像清晰明亮。














目镜筒可调眼瞳距离,范围53-75mm,方便眼瞳距离不相同的使用者交替使用。













大视场平场目镜,视场直径22mm,对比视场直径18mm或20mm,视野更大观察内容更全面,寻找样本观察位快速更快速。

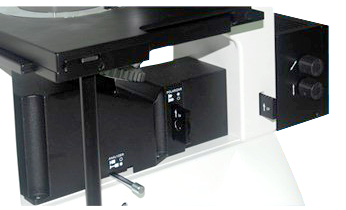

操作轻松、简单







大台面载物台,样品操作空间大

双层机械式载物台,具有大尺寸台面和双移动尺(XY轴),移动范围大,采用同轴齿轮传动,结合XY同轴柔性操作移动手柄,使载物台移动更方便顺畅。

配备样品固定压片和圆形载物台板。










前置移动杆,水平操作

载物台移动手杆前置设计,与其它观察方式操作器件几乎同水平位,且操作互不干扰,从而使用者在操作观察时更为方便。













物镜转换方便,定位精准

5孔转换器,最多装载5个物镜,满足不同倍数下观察的需要;内向式滚珠内定位,定位准确可靠,齿纹旋转环,转动舒适方便。




















低手位调焦机构,光源开关调节

人性化设计低位左/右手同轴调焦旋转手轮,旋转手轮直径大小适中,操作手感更舒适。

光源开关和亮度调节器,分别在前端左右侧,调节方便。

















简洁照明调节

反射照明的视场光栏和孔径光栏调节环在机后侧,调节顺畅,标记清晰标示在光路防护罩中,有效的防尘和避免光路被干扰。

推拉式滤色镜,载板最多可装入5种滤色镜,可根据观察样本的特质选择滤色镜,以提高观察像的对比度或衬度。















观察方法快速切入/切出

偏光观察方法和暗场观察方法采用抽插光路接入。

偏光观察用的起偏器和检偏器或暗场观察用的照明器可方便根据观察需要抽出或插入光路中。













高亮度暖光照明

LM200系列采用柯拉照明方式,30W或50W卤素灯,亮度高,可调节。

接近自然光的光源以及配合滤色镜,提供了多种颜色光的照明需要。

灯箱充分考虑散热性与安全性,可快速更换灯泡。











目镜/数码成像快速切换

LM200系列可以选配接入显微镜相机进行数码成像观察。通过目镜成像观察或数码成像观察拉杆快速切换。拉杆设计在左调焦手轮正上侧,在对好焦后便可以快速操作,且机身清晰标示操作方式。


















显微镜相机接口采用后置式接口设计,使显微镜相机不再干扰目镜观察,操作空间更多解放。

100%通过设计,适用于低光线的数码成像,如暗场观察。

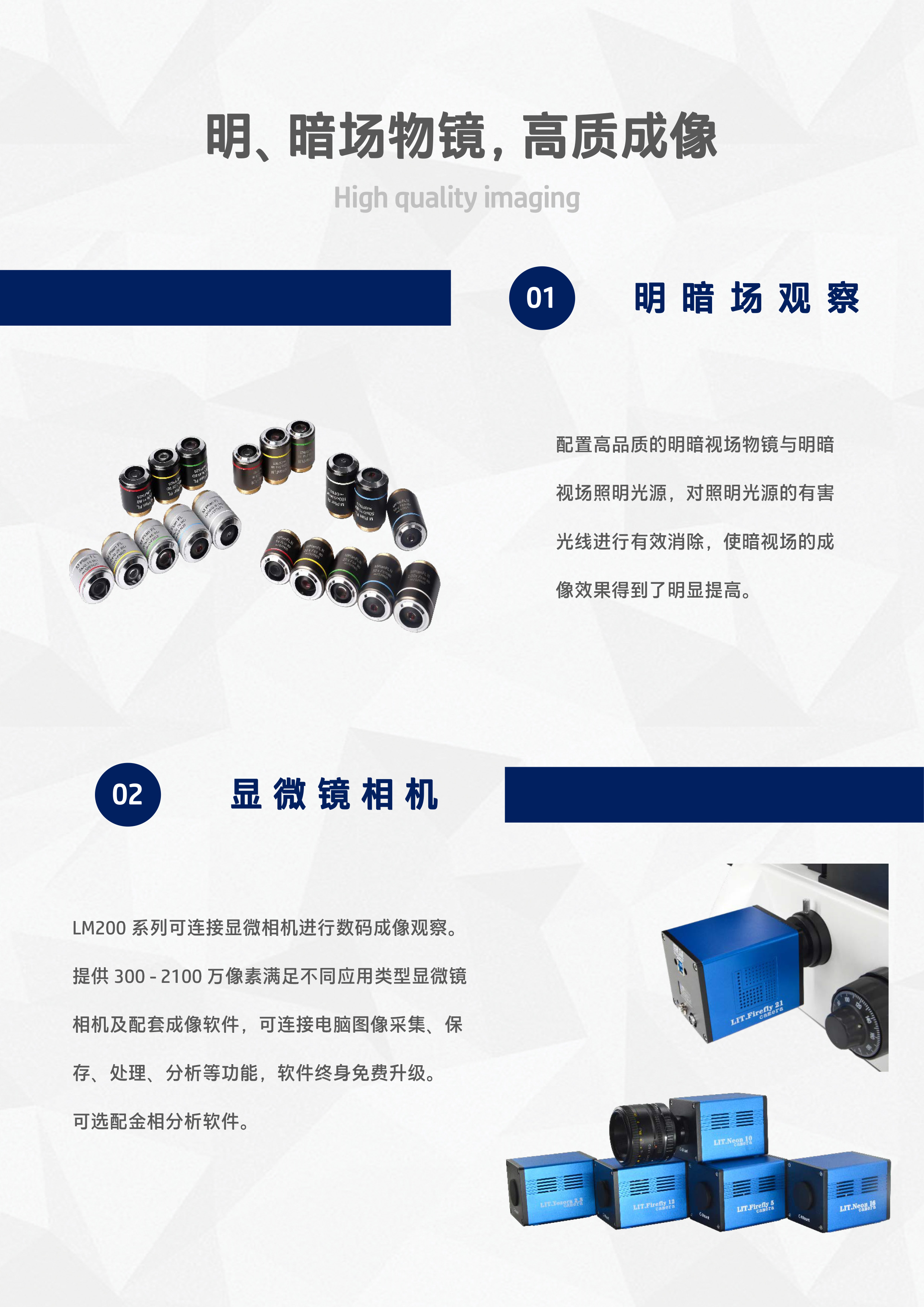

明暗场物镜,高质成像



明暗场观察

配置高品质的明暗视场物镜与明暗视场照明光源,对照明光源的有害光线进行有效消除,使暗视场的成像效果得到了明显提高












数码成像(金相分析)系统









 显微镜相机

机身设计有专用的数码成像光学接口,提供连接显微镜相机进行数码成像观察。并为客户提供300 - 2100万像素满足不同应用类型显微镜相机及配套成像软件,可连接电脑进行图像采集、保存、处理、分等功能,软件终身免费升级可选配金相分析软件









光学系统

无穷远消色差矫正光学系统

观察方式

明场、暗场、偏光

机械筒长

f=200

放大倍数

50X-1000X

目镜

大视野 WF10X F.N22mm

分划10X F.N 22mm

物镜

PL L5X N.A0.12 W.D26.1mm/PL L5X N.A0.12 BD W.D9.7mm

PL L10X N.A0.25 W.D20.2mm/PL L10X N.A0.25 BD W.D7.3mm

PL L20X N.A0.40 W.D8.8mm/PL L20X N.A0.40 BD W.D7.2mm

PL L40X N.A0.60 W.D4.0mm/PL L40X N.A0.60 BD W.D3.0mm

PL L50X N.A0.70 W.D3.7mm/PL L50X N.A0.70 BD W.D2.5mm

PL L60X N.A0.75 W.D1.2mm/PL L60X N.A0.75 BD W.D1.9mm

PL L80X N.A0.80 W.D1.3mm/PL L80X N.A0.80 BD W.D0.8mm

PL L100X N.A0.85 W.D0.4mm/PL L100X N.A0.85 BD W.D0.4mm

目镜筒

45˚倾斜,眼点可调,瞳距调节范围53~75mm.

调焦机构

粗微动同轴调焦,带锁紧和限位装置, 有效行程:15mm,微动格值:2μm

转换器

五孔,内倾式滚珠内定位,防霉装置

载物台

双层机械移动式载物台, 外形尺寸:242mmX200mm,移动范围:30mmX30mm

圆形可旋转载物台板尺寸:最大外径Ф130mm,最小通光口径小于Ф20mm

光源

明场照明

6V30W卤素灯,亮度可调

/暗场照明

12V50W卤素灯,亮度可调

配置黄、蓝、绿滤色片与磨砂玻璃片

内置视场光栏、孔径光栏、滤色镜装置、推拉式检偏器与起偏器

相机接口

0.5X/1X C-mount

显微镜相机

500/630/1200/1250/2000/2100万像素




产品彩页

Laite莱特 LM200 金相显微镜 flyer v21.04                                              下载

操作说明书

Laite莱特 LM200 金相显微镜 操作说明书 v21.04                                            下载











LM200倒置金相显微镜 采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。


性能特点

     采用优良的光学系统,可提供卓越的光学性能

     流线型的设计理念,与柔和的颜色搭配,使显微镜更具美感

     符合人机工程学的理想设计,使操作更方便舒适,空间更广阔

     模块化设计,可选配特殊观察附件,如:简易偏光装置和相衬装置





                             观察系统

铰链式观察筒,镜筒45度倾斜,操作时不

需要长时间低头或平视观察,操作者的颈与

肩部得有效释放。平场广角目镜视场数可达

直径22mm,目视观察更为广阔、舒适,可

适配橡胶眼罩。







机械载物台

机械移动载物平台,内置可旋转圆形载物

台板,板中设置的异形观察窗口适合于不

同规格试样的显微观察,在进行偏光观察

时可旋转圆形载物台板,以满足偏光镜检

的要求。






                                                                     照明系统

                                                                     采用柯拉照明方式,孔径光阑与视场光阑

可通过拨盘进行孔径大小调整,调节顺畅

舒适。选配的起偏器可360度调整偏振

角,以观察不同偏振状态下的显微图像。

可选配明暗视场照明器,快速升级产品系

统功能。可选择12V30W与12V50W卤素

灯照明。









显微摄像观察

后置式摄像光学接口设计,使显微摄像附

件不再干扰目视观察。

采用100%分光,适用于低照度的显微摄像

观察。



















                             暗场观察

配置高品质的明暗视场物镜与暗视场照明

装置,对照明系统的有害光线进行有效消除,

使暗视场的成像效果得到了明显提高。














拍摄效果





暂无评价

产品详情


金相显微镜

LM200








LM200系列倒置金相显微镜

采用优良的无限远光学系统,可提供卓越的光学性能。

紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。

模块化的功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能。

照明系统充分考虑散热性与安全性,可快速更换灯泡。

符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。

广泛用于半导体硅晶片、LCD基板、固体粉粉末及其它工业试样的显微观察,也适用金相组织及表面形态的显微观察,是材料学、矿物学、精密工程学研究的理想仪器。





观察舒适、方便





三目观

铰链式观察筒,45°倾斜,眼点高度可调,使观察姿态更舒适,颈与肩得到放松

数码成像接口,可安装显微镜相机捕获图像或视频;

采用右侧拉杆式切换目镜或数码成像观察,100%通光,保证各观察图像清晰明亮。














目镜筒可调眼瞳距离,范围53-75mm,方便眼瞳距离不相同的使用者交替使用。













大视场平场目镜,视场直径22mm,对比视场直径18mm或20mm,视野更大观察内容更全面,寻找样本观察位快速更快速。























操作轻松、简单







大台面载物台,样品操作空间大

双层机械式载物台,具有大尺寸台面和双移动尺(XY轴),移动范围大,采用同轴齿轮传动,结合XY同轴柔性操作移动手柄,使载物台移动更方便顺畅。

配备样品固定压片和圆形载物台板。










前置移动杆,水平操作

载物台移动手杆前置设计,与其它观察方式操作器件几乎同水平位,且操作互不干扰,从而使用者在操作观察时更为方便。













物镜转换方便,定位精准

5孔转换器,最多装载5个物镜,满足不同倍数下观察的需要;内向式滚珠内定位,定位准确可靠,齿纹旋转环,转动舒适方便。




















低手位调焦机构,光源开关调节

人性化设计低位左/右手同轴调焦旋转手轮,旋转手轮直径大小适中,操作手感更舒适。

光源开关和亮度调节器,分别在前端左右侧,调节方便。

















简洁照明调节

反射照明的视场光栏和孔径光栏调节环在机后侧,调节顺畅,标记清晰标示在光路防护罩中,有效的防尘和避免光路被干扰。

推拉式滤色镜,载板最多可装入5种滤色镜,可根据观察样本的特质选择滤色镜,以提高观察像的对比度或衬度。















观察方法快速切入/切出

偏光观察方法和暗场观察方法采用抽插光路接入。

偏光观察用的起偏器和检偏器或暗场观察用的照明器可方便根据观察需要抽出或插入光路中。













高亮度暖光照明

LM200系列采用柯拉照明方式,30W或50W卤素灯,亮度高,可调节。

接近自然光的光源以及配合滤色镜,提供了多种颜色光的照明需要。

灯箱充分考虑散热性与安全性,可快速更换灯泡。











目镜/数码成像快速切换

LM200系列可以选配接入显微镜相机进行数码成像观察。通过目镜成像观察或数码成像观察拉杆快速切换。拉杆设计在左调焦手轮正上侧,在对好焦后便可以快速操作,且机身清晰标示操作方式。


















显微镜相机接口采用后置式接口设计,使显微镜相机不再干扰目镜观察,操作空间更多解放。

100%通过设计,适用于低光线的数码成像,如暗场观察。





















明暗场物镜,高质成像



明暗场观察

配置高品质的明暗视场物镜与明暗视场照明光源,对照明光源的有害光线进行有效消除,使暗视场的成像效果得到了明显提高












数码成像(金相分析)系统









 显微镜相机

机身设计有专用的数码成像光学接口,提供连接显微镜相机进行数码成像观察。并为客户提供300 - 2100万像素满足不同应用类型显微镜相机及配套成像软件,可连接电脑进行图像采集、保存、处理、分等功能,软件终身免费升级可选配金相分析软件








规格参数


光学系统

无穷远消色差矫正光学系统

观察方式

明场、暗场、偏光

机械筒长

f=200

放大倍数

50X-1000X

目镜

大视野 WF10X F.N22mm

分划10X F.N 22mm

物镜

PL L5X N.A0.12 W.D26.1mm/PL L5X N.A0.12 BD W.D9.7mm

PL L10X N.A0.25 W.D20.2mm/PL L10X N.A0.25 BD W.D7.3mm

PL L20X N.A0.40 W.D8.8mm/PL L20X N.A0.40 BD W.D7.2mm

PL L40X N.A0.60 W.D4.0mm/PL L40X N.A0.60 BD W.D3.0mm

PL L50X N.A0.70 W.D3.7mm/PL L50X N.A0.70 BD W.D2.5mm

PL L60X N.A0.75 W.D1.2mm/PL L60X N.A0.75 BD W.D1.9mm

PL L80X N.A0.80 W.D1.3mm/PL L80X N.A0.80 BD W.D0.8mm

PL L100X N.A0.85 W.D0.4mm/PL L100X N.A0.85 BD W.D0.4mm

目镜筒

45˚倾斜,眼点可调,瞳距调节范围53~75mm.

调焦机构

粗微动同轴调焦,带锁紧和限位装置, 有效行程:15mm,微动格值:2μm

转换器

五孔,内倾式滚珠内定位,防霉装置

载物台

双层机械移动式载物台, 外形尺寸:242mmX200mm,移动范围:30mmX30mm

圆形可旋转载物台板尺寸:最大外径Ф130mm,最小通光口径小于Ф20mm

光源

明场照明

6V30W卤素灯,亮度可调

/暗场照明

12V50W卤素灯,亮度可调

配置黄、蓝、绿滤色片与磨砂玻璃片

内置视场光栏、孔径光栏、滤色镜装置、推拉式检偏器与起偏器

相机接口

0.5X/1X C-mount

显微镜相机

500/630/1200/1250/2000/2100万像素


产品案例
常见问题
资料下载



产品彩页

Laite莱特 LM200 金相显微镜 flyer v21.04                                              下载

操作说明书

Laite莱特 LM200 金相显微镜 操作说明书 v21.04                                            下载




售后服务








LM200倒置金相显微镜 采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。


性能特点

     采用优良的光学系统,可提供卓越的光学性能

     流线型的设计理念,与柔和的颜色搭配,使显微镜更具美感

     符合人机工程学的理想设计,使操作更方便舒适,空间更广阔

     模块化设计,可选配特殊观察附件,如:简易偏光装置和相衬装置





                             观察系统

铰链式观察筒,镜筒45度倾斜,操作时不

需要长时间低头或平视观察,操作者的颈与

肩部得有效释放。平场广角目镜视场数可达

直径22mm,目视观察更为广阔、舒适,可

适配橡胶眼罩。







机械载物台

机械移动载物平台,内置可旋转圆形载物

台板,板中设置的异形观察窗口适合于不

同规格试样的显微观察,在进行偏光观察

时可旋转圆形载物台板,以满足偏光镜检

的要求。






                                                                     照明系统

                                                                     采用柯拉照明方式,孔径光阑与视场光阑

可通过拨盘进行孔径大小调整,调节顺畅

舒适。选配的起偏器可360度调整偏振

角,以观察不同偏振状态下的显微图像。

可选配明暗视场照明器,快速升级产品系

统功能。可选择12V30W与12V50W卤素

灯照明。









显微摄像观察

后置式摄像光学接口设计,使显微摄像附

件不再干扰目视观察。

采用100%分光,适用于低照度的显微摄像

观察。



















                             暗场观察

配置高品质的明暗视场物镜与暗视场照明

装置,对照明系统的有害光线进行有效消除,

使暗视场的成像效果得到了明显提高。














拍摄效果
